|
Datos del producto:
|
| Dureza: | 50-65HRC | Tarifa de la fractura: | el ≤1% |
|---|---|---|---|
| Valor del impacto: | ² de ≥12J/cm | tiempos de descenso: | ≥12000 |
| Código hs: | 73261100 | Material: | 45#/65Mn/B2/B3 |
| Alta luz: | Bolas de molino de bolas forjadas,Bolas de molino de bolas 65Mn |
||
INTRODUCCIÓN DE PRODUCTOS
La bola de molienda de acero al carbono es la más utilizada.Ampliamente utilizado en minas, centrales eléctricas, plantas químicas y molinos de bolas grandes de fábricas de molinos.El diámetro es de 20-150 mm.Y también podemos personalizar todos los tamaños de productos según la demanda de los clientes.El rendimiento de los principales productos de la siguiente manera:
|
Composición química |
C(%) | Si(%) | Minnesota(%) | cr(%) | Cu(%) | Mes(%) | PAGS(%) | S(%) | |
| 0,42-0,50 | 0,17-0,37 | 0.5-0.8 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.035 | ≤0.035 | ||
| Tamaño | 20-150 mm (0,8 pulgadas-6 pulgadas) | ||||||||
|
Dureza |
Serio | Dureza | |||||||
| Dureza estándar | 48-53HRC | ||||||||
| Alta Dureza | 55-60HRC | ||||||||
| Valor de impacto | ≥12J/CM^2 | ||||||||
| Número de bolas | ≥12000veces | ||||||||
| microestructura | M+C(C-Carburo M-Martensita) | ||||||||
Manganesoacerobola de molienda I
La bola de molienda de acero al manganeso I es popular en Corea, Japón y Corea del Norte, el valor de impacto es más de 12J/CM^2, el contenido de manganeso es de aproximadamente 0,6-1,0%.Este es el más barato de las bolas de molienda de manganeso.El rendimiento de la siguiente manera:
|
Composición química |
C(%) | Si(%) | Minnesota(%) | cr(%) | Cu(%) | Mes(%) | PAGS(%) | S(%) | |
| 0,48-0,56 | 0,17-0,37 | 0.6-1.0 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.035 | ≤0.035 | ||
| Tamaño | 20-150 mm (0,8 pulgadas-6 pulgadas) | ||||||||
|
Dureza |
Serio | Dureza | |||||||
| Dureza estándar | 50-55HRC | ||||||||
| Alta Dureza | 55-60HRC | ||||||||
| Valor de impacto | ≥12J/CM^2 | ||||||||
| Número de bolas | ≥12000veces | ||||||||
| microestructura | M+C(C-Carburo M-Martensita) | ||||||||
Bola de molienda de acero al manganeso II
Bola de molienda de acero al manganeso II con especialidad de alta dureza y resistencia a la corrosión.Se utiliza principalmente en molinos de bolas húmedos en minas y fábricas de arena de cuarzo. Ha sido exportado a Pure, México, España, India, Australia y Sudáfrica.El rendimiento específico de la siguiente manera:
|
Composición química |
C(%) | Si(%) | Minnesota(%) | cr(%) | Cu(%) | Mes(%) | PAGS(%) | S(%) | |
| 0,57-0,65 | 0,17-0,37 | 0.7-1.0 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.035 | ≤0.035 | ||
| Tamaño | 20-150 mm (0,8 pulgadas-6 pulgadas) | ||||||||
|
Dureza |
Serio | Dureza | |||||||
| Dureza estándar | 53-58HRC | ||||||||
| Alta Dureza | 55-60HRC | ||||||||
| Valor de impacto | ≥15J/CM^2 | ||||||||
| Número de bolas | ≥15000 veces | ||||||||
| microestructura | M+C(C-Carburo M-Martensita) | ||||||||
Bola de molienda de acero al manganeso III
Bola de molienda de acero al manganeso III con alto contenido de manganeso, el valor de impacto es más de 15J/CM^2, menos desgaste.Bien exportado a todo el mundo.Rendimiento de la siguiente manera:
|
Composición química |
C(%) | Si(%) | Minnesota(%) | cr(%) | Cu(%) | Mes(%) | PAGS(%) | S(%) | |
| 0,62-0,70 | 0,17-0,37 | 0.9-1.0 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.035 | ≤0.035 | ||
| Tamaño | 20-150 mm (0,8 pulgadas-6 pulgadas) | ||||||||
|
Dureza |
Serio | Dureza | |||||||
| Dureza estándar | 55-60HRC | ||||||||
| Alta Dureza | 58-63HRC | ||||||||
| Valor de impacto | ≥15J/CM^2 | ||||||||
| Número de bolas | ≥15000 veces | ||||||||
| microestructura | M+C(C-Carburo M-Martensita) | ||||||||
Bola de molienda de acero especialyo
Esta bola de molienda es ampliamente utilizada en todo el mundo.Gran dureza de volumen y menor desgaste.La calidad es bien aceptada por los clientes.Por favor, compruebe amablemente el siguiente rendimiento detallado.
|
Composición química |
C(%) | Si(%) | Minnesota(%) | cr(%) | Cu(%) | Mes(%) | PAGS(%) | S(%) | |
| 0,72-0,80 | 0,17-0,37 | 0.8-0.9 | 0.5-0.6 | ≤0.25 | ≤0.3 | ≤0.035 | ≤0.035 | ||
| Tamaño | 20-150 mm (0,8 pulgadas-6 pulgadas) | ||||||||
|
Dureza |
Serio | Dureza | |||||||
| Dureza estándar | 58-63HRC | ||||||||
| Alta Dureza | 62-65HRC | ||||||||
| Valor de impacto | ≥15J/CM^2 | ||||||||
| Número de bolas | ≥15000 veces | ||||||||
| microestructura | M+C(C-Carburo M-Martensita) | ||||||||
Bola de molienda de acero especialYo
Esta bola de acero para pulir es un nuevo tipo de bola de acero, buena tenacidad y no se rompe.Es el nuevo favorito de los usuarios.Rendimiento de la siguiente manera:
|
Composición química |
C(%) | Si(%) | Minnesota(%) | cr(%) | Cu(%) | Mes(%) | PAGS(%) | S(%) | |
| 0,58-0,65 | 1,60-1,90 | 0,65-0,80 | 0,70-0,90 | ≤0.25 | ≤0.3 | ≤0.035 | ≤0.035 | ||
| Tamaño | 20-150 mm (0,8 pulgadas-6 pulgadas) | ||||||||
|
Dureza |
Serio | Dureza | |||||||
| Dureza estándar | 58-63HRC | ||||||||
| Alta Dureza | 62-65HRC | ||||||||
| Valor de impacto | ≥18J/CM^2 | ||||||||
| Número de bolas | ≥18000veces | ||||||||
| microestructura | M+C(C-Carburo M-Martensita) | ||||||||
| Tolerancia de diámetro (mm) | 20-25 mm | 30-60 mm | 70-90 mm | 100-140 mm | 150 mm | ||
| ±1 | ±1,5 | +2,-2 | +2.5,-2 | +3,-2 | |||
| Tolerancia de redondez (%) | ≤1% | ≤1% | ≤1.5% | ≤2% | ≤2% | ||
|
|
|||||||
|

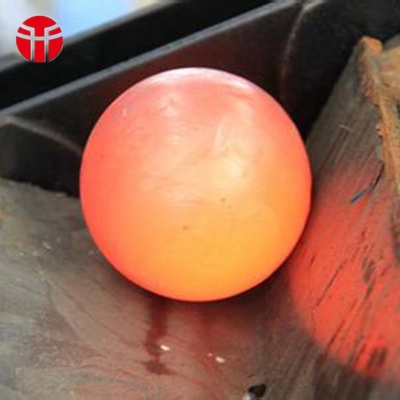

Proceso de producción de bolas de acero forjado |
1)Línea de producción completamente automática de bolas de acero laminadas en caliente Prueba de materia prima → Material en el estante de almacenamiento → dispositivo automático de alimentación continua → calentamiento del horno → ingresar a la máquina de bolas rodantes → transferencia isotérmica automática → sistema de enfriamiento → dispositivo de conservación de calentamiento de bolas de acero → prueba de bolas de acero terminadas → paquete → transporte al almacén
2)Línea de producción automática de bolas de acero forjado en caliente Prueba de materia prima → Material en estante de almacenamiento → Calentamiento de horno → Corte en caliente → Preforjado → Entrar en la máquina de bolas rodantes → Transporte automático del sistema isotérmico → Sistema de enfriamiento → Dispositivo de conservación de calentamiento de bolas de acero → Prueba de bolas de acero terminadas → Paquete → Transporte al almacén
3)Línea de producción tradicional de bolas de acero forjado Pruebas de materia prima → Materia prima de corte → Calentamiento de horno → Forja → Sistema isotérmico automático → Sistema de enfriamiento → Dispositivo de preservación de calentamiento de bolas de acero → Prueba de bolas de acero terminadas → Paquete → Transporte al almacén
|
||||||
CERTIFICADOS DE CALIFICACIÓN
INFORMACIÓN DEL CONTACTO
Persona de Contacto: Mrs. Anne Wang
Teléfono: 86-15650016520
