|
Datos del producto:
|
| Nombre del producto: | bola de acero de pulido de medios del molino de bola | Certificación: | ISO14001,OHSAS18001,ISO |
|---|---|---|---|
| Breage: | 1% máx. | Paquete: | tambores de /steel de los bolsos del envase |
| Alta luz: | Bolas de acero para esmerilado de 5 pulgadas,Bolas de acero para esmerilado 45HRC,Bolas de acero para esmerilado de 150 mm |
||
Bolas de acero para pulir 5 "Bolas de molienda forjadas de alta calidad Medios de molienda
Composición química de bolas de acero forjado.
|
serie Elemento |
C(%) | Si(%) | Minnesota(%) | cr(%) | Cu(%) | Mes(%) | PAGS(%) | S(%) |
| HF-A | 0,42-0,50 | 0,17-0,37 | 0.5-0.80 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-B | 0,48-0,56 | 0,17-0,37 | 0,60-1,0 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-C | 0,57-0,65 | 0,17-0,37 | 0.70-1.0 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-D | 0,62-0,70 | 0,17-0,37 | 0,90-1,0 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| HF-E | 0,37-0,45 | 0,17-0,37 | 0,50-0,8 | 0,80-1,1 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| B-1 | 0,52-0,65 | 0,17-0,37 | 0,60-1,2 | 0-0.25 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| B-2 | 0,70-0,80 | 0,17-0,37 | 0,60-0,80 | 0,50-0,60 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
| B-3 | 0,72-0,92 | 0,17-0,37 | 0.70-1.0 | 0,50-0,90 | 0-0.25 | 0-0.30 | 0-0.035 | 0-0.035 |
Indicadores técnicos de bola de acero forjado
| Diámetro (mm) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 125 | 150 |
| Tolerancia de diámetro (mm) | ±2 | +3,-2 | +4,-3 | +5,-4 | ||||||||
| Sin redondeo (%) | 2% máx. | 3% máx. | 4% máx. | 5% máx. | ||||||||
| Serie | Diámetro | Dureza superficial | Tara de rotura | Valor de impacto | Número de bolas | microestructura |
| HF-A | 20-150MM | 45 -50HRC | 1% máx. | 12J/CM^2 | 8000 | M+C |
| HF-B | 20-150MM | 48-50 HRC | 1% máx. | 12J/CM^2 | 10000 | M+C |
| HF-C | 20-150MM | 55-60 HRC | 1% máx. | 15J/CM^2 | 12000 | M+C |
| HF-D | 20-150MM | 58-65 HRC | 1% máx. | 15J/CM^2 | 12000 | M+C |
| HF-E | 20-150MM | 48-50HRC | 1% máx. | 12J/CM^2 | 8000 | M+C |
| B-1 | 20-150MM | 48-50 HRC | 1% máx. | 12J/CM^2 | 10000 | M+C |
| B-2 | 20-150MM | 58-65 HRC | 1% máx. | 15J/CM^2 | 12000 | M+C |
| B-3 | 20-150MM | 60-65HRC | 1% máx. | 15J/CM^2 | 12000 | M+C |
Peso Teórico
| Diámetro | Peso teórico | Diámetro | Peso teórico |
| 20 mm | 32,8g | 90 mm | 2988.9g |
| 25 mm | 64.0625g | 100 mm | 4100g |
| 30 mm | 110,7g | 110 mm | 5457.1g |
| 40 mm | 262,4g | 120 mm | 7084.8g |
| 50 mm | 512,5g | 125 mm | 8007.8125g |
| 60 mm | 885,6g | 130 mm | 9007.7g |
| 70 mm | 1406.3g | 140 mm | 11250.4g |
| 80 mm | 2099.2g | 150 mm | 13837.5g |
Proceso de producción de bolas de acero forjado.

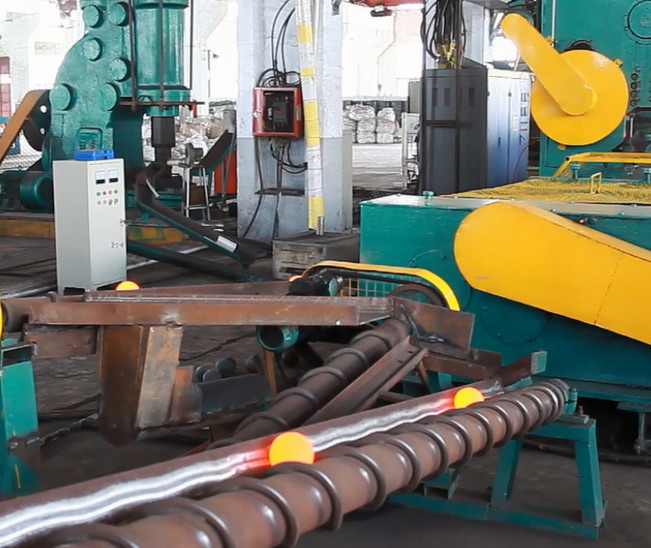

1) Línea de producción completamente automática de bolas de acero laminadas en caliente
Colocación manual del material en el estante de almacenamiento→dispositivo de alimentación continua automática→dispositivo de alimentación de rodillos de arrastre →calefacción del horno→descarga rápida del rodillo de arrastre→entrar en la máquina de bola rodante→sistema de enfriamiento de bola rodante→dispositivo de autotemplado sofocante de bola de acero→bola de acero del producto terminado
Línea de producción de bolas de acero laminado en caliente de 20 mm-40 mm
Persona de Contacto: Mrs. Anne Wang
Teléfono: 86-15650016520
